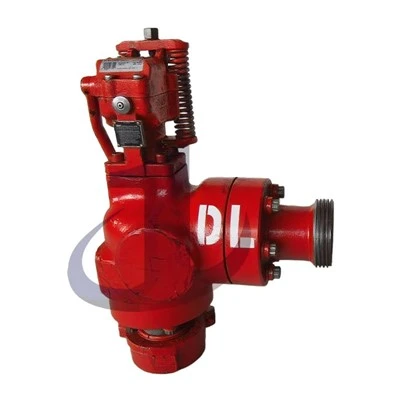

DL Sentinel Type RRV 3 Inch 8000 PSl Valve Safety Reset

מנגנון הליבה של שסתום זה טמון ביכולת הפחתת הלחץ שלו "הפוגה-. כאשר לחץ הצינור חורג מסף-מכויל מראש, הכוח ההידראולי המופעל על הבוכנה מתגבר באופן מיידי על העומס המוקדם של הקפיץ הפנימי. שלא כמו שסתומים מרוכזים רגילים, השסתום מסוג RR- משיג "פתיחה מלאה מיידית". עיצוב זה מבטיח פריקת לחץ מקסימלית דרך התעלה בזמן הקצר ביותר, ומונע למעשה הצטברות לחץ בתוך המערכת. הוא מספק הגנה מהירה ומלאה לציוד במורד הזרם, תוך הימנעות מנזק חמור שנגרם על ידי עליות לחץ.

בוכנת איזון הידראולית

בוכנות הידראוליות מאוזנות הן טכנולוגיה קריטית להשגת הפעלה מדויקת. באמצעות תעלות נוזלים פנימיות מתוכננות בחוכמה, הלחץ משני צידי הבוכנה שומר על שיווי משקל דינמי בתנאי הפעלה רגילים, מה שהופך אותה לחסינה בפני תנודות בלחץ הצינור או זעזועים הידראוליים. משמעות הדבר היא שפתיחת השסתום נקבעת אך ורק על ידי הגעה לנקודת הקביעה האמיתית של לחץ-היתר, ולא על-ידי קפיצי לחץ חולפים. עיצוב כזה משפר באופן משמעותי את יכולת החזרה והדיוק של הגדרת הלחץ, מונע למעשה כיבויים מיותרים הנגרמות על ידי "רפרוף בוכנה" או הפעלה בשוגג, ומבטיח פעולות ללא הפרעה.

מנגנון הגדרת לחץ התנגדות לרטט

רעידות מכניות אינטנסיביות הן דבר שבשגרה על פלטפורמות קידוח. מנגנון קביעת הלחץ של שסתום ה-OTECO RR כולל עיצוב מיוחד המבטיח שהערך המוגדר שלו לא מושפע מרטט תפעולי. מפעילים יכולים להתאים בקלות את ערך הפגת הלחץ באמצעות אום הכוונון בחלק העליון של השסתום, עם אישור מסופק באמצעות מחוון לחץ ברור המציג יחידות ב-PSI, Bar ו-KPa. לאחר ההגדרה, הערך ננעל במקומו בצורה מאובטחת, תוך שמירה על יציבות גם בתנאי הרטט הקשים ביותר תוך מתן הגנה עקבית ואמינה למערכת.

הפעלה ידנית וחיווי מצב ויזואלי

כדי לשפר את הגמישות והבטיחות התפעולית, השסתום משלב כפתור שחרור ידני רב תכליתי. תכונה זו מאפשרת למפעילים להפעיל את השסתום באופן ידני בכל עת (ללא קשר ללחץ הצינור) לצורך בדיקות מערכת, הורדת לחץ מתוזמנת או התערבויות חירום. יש לציין שהמיקום הפיזי של הכפתור עצמו משמש כמחוון מצב אינטואיטיבי: "מיקומו מראה בבירור אם השסתום פתוח או סגור". תכנון זה משפר באופן משמעותי את המודעות למצב על פלטפורמות קידוח, ומאפשר למפעילים לנטר באופן מיידי את מצב הציוד ולקבל החלטות בטוחות יותר.

איפוס ידני מהיר

כאשר תקריות לחץ יתר נפתרות והמערכת חוזרת לקדמותה, תהליך איפוס השסתומים הופך לפשוט להפליא. המפעילים פשוט צריכים להפעיל ידית איפוס ללא-השבתה, שיכולה לסגור את השסתום ולהחזיר אותו למצב המתנה תוך שניות. כל ההליך הזה אינו דורש כלים מיוחדים או חלקי חילוף, מה שמפחית משמעותית את זמן ההשבתה ומאפשר חידוש מהיר של פעולות הקידוח.

הגדרה אחת, עיבוד מרכז עיבוד אופקי (HMC) דיוק גבוה

רכיבי השסתום הקריטיים משתמשים בתהליך "הדק אחד-בדיוק HMC" (HMC). גישה חדשנית זו מאפשרת עיבוד סימולטני של כל הממדים הגיאומטריים המרכזיים, משטחי האיטום ומדדי היישור בתוך הגדרה אחת. על ידי ביטול שגיאות מצטברות מפעולות הידוק מרובות, שיטת ייצור מתקדמת זו מבטיחה ריכוזיות יוצאת דופן ודיוק ממדים. התוצאה הישירה היא תאימות חלקה בין רכיבי השסתומים, שהיא חיונית לשמירה על שלמות האיטום בתנאי לחץ- גבוהים והבטחת פעולה חלקה של מנגנונים מכניים.

יציקת דפוס משמשת לחלקים מורכבים בחוזק גבוה

כיסויי שסתומים ורכיבים קריטיים-מורכבים אחרים משתמשים בתהליך השעווה האבוד-(הידוע גם בשם יציקת השקעה). בהשוואה ליציקת חול מסורתית, שיטה זו מאפשרת ייצור של חלקים בעלי מבנים פנימיים מורכבים (כגון בסיסי כיסוי שסתומים מחוזקים) וקווי מתאר חיצוניים, תוך השגת גימור משטח מעולה וצפיפות מבנית פנימית. הטכניקה מבטיחה "דיוק וחזרה גבוהים יותר", ובכך משפרת את חוזק המוצר הכולל ועמידות בפני עייפות מלכתחילה.

קונספט עיצובי משולב להשגת חוזק ללא תחרות

הליבה של פילוסופיית העיצוב של שסתומי OTECO RR היא למזער נקודות כשל פוטנציאליות. מושג זה מושג באמצעות עיצובי המפתח הבאים:

חלקים-יחידים: עיצוב- אחד של מושב השסתום מפחית את מספר החלקים ונתיבות דליפה פוטנציאליות, משפר משמעותית את ביצועי האיטום ומפשט את המורכבות של תחזוקה בשטח.

חיבור ייצוא משולב: קצה הייצוא מעובד באופן אינטגרלי, ומבטל לחלוטין את הצורך בריתוך או חיבורי הברגה. עיצוב זה יוצר מפרק חלק, בעל חוזק- גבוה, המונע ביעילות את סיכוני ההתרופפות או השבירה הקשורים לשיטות חיבור מסורתיות תחת רעידות קשות ופולסי לחץ גבוהים-.

חיבורי הברגה ללא- נושאים: זהו עיצוב בטיחותי קריטי ביישומי לחץ גבוה-. המבנה הפנימי של השסתום מבטיח שעומסי הלחץ העיקריים נתמכים על ידי גוף שסתום ואגן חזק, במקום להסתמך על חיבורי הברגה. זה מבטל לחלוטין את הסיכון לכשל בהברגה עקב עייפות או ריכוז מתח בלחץ גבוה, ומבטיח שלמות מבנית לטווח ארוך של השסתום.

כיסוי שסתום כבד המיועד ללחץ קיצוני

כדי לעמוד בלחץ גבוה במיוחד של 8,000 PSI, כיסוי השסתום כולל עיצוב מחוזק במיוחד. גם הכיסוי העליון וגם מושב השסתום שלו משתמשים ב"אוגנים כבדים במיוחד" לבטיחות משופרת, בעוד שמבנה הבסיס עובר "אופטימיזציה של חוזק וקשיחות". ההשפעה הסינרגטית ניכרת: תחת לחץ גבוה, שלמות מבנית חזקה מבטיחה פעולה אמינה, בעוד שהבוכנה המאוזנת ההידראולית שולטת במדויק על כוחות פנימיים כדי למנוע נזק מבני מפגיעות אלימות. הקשר הסימביוטי הזה בין המבנה והמנגנון הופך את השסתומים של OTECO לאמינים יותר ממוצרי המתחרים בתנאי לחץ גבוה-, מה שממחיש ישירות את היכולות ההנדסיות של OTECO.

כדי להבטיח-פעולה אמינה לטווח ארוך בסביבות קידוח קשות עם נוזלים קורוזיביים ולחצים קיצוניים, שסתום הבטיחות של OTECO RR משלב פתרון מוביל בתחום מדעי החומרים-מיישם את הסטנדרטים הגבוהים ביותר מבחירת רכיבי הליבה ועד לטיפול פני השטח.

חומרי רכיב הליבה

הלחץ הקריטי והחלקים הנעים של השסתום נבחרים מסגסוגות מוכחות-בעלות ביצועים גבוהים כדי לעמוד בתנאי עבודה שונים.

בוכנה: מיוצרת מפלדת אל-חלד-חוזקת גבוהה. תוכנן עבור סביבות המכילות מימן גופרתי (H2S) בתנאי גז חומצי, הבוכנה משתמשת במשקעים- פלדת אל חלד מוקשה התואמת לתקני NACE MR0175, כגון ASTM A564-630 H1150D. חומר זה משלב חוזק יוצא דופן עם עמידות יוצאת דופן בפני פיצוח קורוזיה במתח גופרתי.

גוף השסתום והמושב: מבנה הגוף הראשי עשוי מיציקות פלדה מסגסוגת חוזק- גבוה שתוכננו במיוחד עבור ציוד לחץ, כגון ASTM A487-4D. חומר זה מספק קשיחות מעולה, עמידות לעייפות ויכולת ריתוך, אשר חיוניים כדי להבטיח את השלמות המבנית של השסתום תחת עומסים מחזוריים בלחץ גבוה.

כיסוי שסתומים ורכיבים אחרים: בהתאם לדגם, חלק ממרכיבי כיסוי השסתום מטופלים בציפוי Gullite כדי לשפר את קשיות פני השטח ועמידות בפני שחיקה. במקביל, רכיבים כמו מושבי שסתומים מטופלים בציפוי קדמיום כדי לספק הגנה נוספת מפני קורוזיה.

ציפוי מגן מתקדם

ציפוי Xylan® פנימי: כל משטחי תעלות הזרימה הפנימיות בדגם 8,000 PSI מצופים ב-Xylan®. ציפוי פלואורפולימר בעל ביצועים גבוהים- זה יוצר שכבת הגנה חזקה, נמוכה- ואינרטית מבחינה כימית על משטחי מתכת. הוא עמיד ביעילות בפני קורוזיה מ-H2S, מי מלח וחומרים קורוזיביים אחרים בבוץ קידוח. מקדם החיכוך הנמוך במיוחד מפחית את הבלאי בחלקים הנעים, מבטיח פעולת בוכנה חלקה בתנאי עבודה שונים ומאריך את חיי השירות.

טכנולוגיית איטום עם ביצועים גבוהים

איטום ראשי: האיטום הראשי של השסתום עשוי מחומרים פולימריים מתקדמים, בעיקר פוליאתילן (פוליאתילן) ופלואורופולימר (פלואורופולימר), הידועים בחיי השירות הארוכים שלהם, עמידות מצוינת בפני קורוזיה והתאמה רחבה למגוון אמצעים נוזליים.

פתרונות איטום מגוונים: OTECO מציעה "מגוון רחב של אפשרויות איטום פולימרי המותאמות לסביבות נוזלים שונות". המשמעות היא שניתן להתאים את השסתומים כדי לעמוד בדרישות תפעוליות ספציפיות (כגון טמפרטורות גבוהות, כימיקלים מיוחדים וכו'), תוך שימוש בחומרי איטום מיוחדים כמו NBR, HNBR, או Viton® fluororuber. פתרונות מותאמים אלו מבטיחים ביצועי איטום אופטימליים ומאריכים את מרווחי התחזוקה תוך שמירה על יעילות איטום אופטימלית.

מיועד לפעולת גז חומצי (H₂S).

טבלה 1: השוואת חומרים בין מצב עבודה סטנדרטי ומצב עבודה בגז חומצי

טבלה 2: מפרטי ביצועי שסתום בטיחות מסוג OTECO 3 אינץ' 8,000 PSI RR

פעולות קידוח קונבנציונליות

בפעולות קידוח קונבנציונליות מקידוח משטח ועד סיום, שסתום זה משמש כהתקן בטיחות הליבה המגן הן על משאבת הבוץ והן על מערכת סעפת פני השטח. התגובה המהירה ופונקציונליות האיפוס הקלה שלו מבטיחים הגנה מקסימלית למערכות פני השטח במהלך טיפול בתנאים מורכבים בבור (כגון בעיטות או צינור תקוע), תוך מזעור זמן ההשבתה הנגרמת על ידי פעולות הגנת הציוד.

קידוח בלחץ מנוהל (MPD)

פעולות MPD דורשות בקרת לחץ מדויקת בחור התחתון בתוך חלון לחץ צר במיוחד (בין לחץ נקבוביות היווצרות ולחץ שבר). בתרחישים כאלה, שסתום OTECO RR מפגין יתרונות יוצאי דופן. עם דיוק של ±5% מנקודת ההגדרה שלו, הפעלת "מיידית-שריפה" מיידית ויכולת האיפוס הידני של עיכוב כמעט-אפס-, הוא משמש כהתקן אידיאלי להגנה מפני לחץ יתר עבור מערכות סעפת משנק משטח MPD. בהשוואה לשסתומי גזירה איטית- ובדיוק נמוך-, שסתום ה-RR מונע בצורה יעילה יותר נזקים להיווצרות או בעיטות הנגרמות על ידי תנודות לחץ החורגות מהחלון, ומספק הבטחת בטיחות קריטית להטמעת MPD מוצלחת.

פעולות שבירה הידראולית ושיפור ייצור

עם לחץ מדורג של עד 8,000 PSI, שסתום זה מסוגל לעמוד בדרישות של פעולות לשיפור ייצור בלחץ גבוה- כגון שבר הידראולי מודרני וחמצה. בפעולות אלו, הלחצים בצנרת גבוהים ביותר ומתנודדים בתדירות גבוהה, כאשר אירועי לחץ יתר מתרחשים באופן קבוע. המבנה הכבד- של שסתום ה-RR, בשילוב עם הציפוי הפנימי העמיד-לשחיקה ואטימות-הגבוהות שלו, יכולים לעמוד בפני השחיקה הנגרמת על ידי התנעה בריכוז גבוה-בנוזלים שבירה. הוא מספק הגנה אמינה במהלך אירועי לחץ יתר, ומבטיח את הבטיחות של אסדות שבירה וציוד ראשי באר.

קידוח מים עמוקים וטמפרטורה ולחץ גבוהים (HPHT).

סביבות מים עמוקים ו-טמפרטורה/לחות גבוהה (HPHT) מייצגות את האתגרים התובעניים ביותר מבחינה טכנית בפעולות קידוח מודרניות, ומטילות דרישות כמעט מחמירות לגבי בטיחות ואמינות ציוד. שסתומי OTECO RR, עם דירוגי הלחץ האולטרה-הגבוהים שלהם, החומרים העמידים בפני קורוזיה-מוסמכת NACE והסמכות החוף המוסמכות מ-ABS ו-DNV, מוסמכים לחלוטין לשמש כציוד בטיחות קריטי בפרויקטים-מתקדמים אלה. האמינות המוכחת שלהם מספקת בטחון מוצק להגנה על כוח אדם ונכסים יקרים בפעולות עתירות הון-בעלות סיכון- גבוהות אלו.
